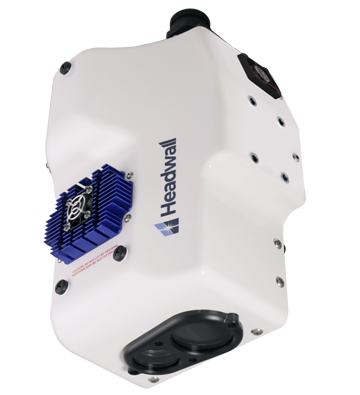

Co-Aligned HP 全波段機載高光譜成像系統的光譜范圍為400-2500nm,即一臺設備直接覆蓋可見光到短波紅外的光譜范圍。其應用包括樹種分類、高光譜探礦、地質災害調查、礦物精細識別、高光譜找礦、礦物填圖、火山監測等。
Co-Aligned HP集成有VNIR和SWIR兩套高光譜成像儀,其中,VNIR (400-1000nm)的感光元件為低功耗,高靈敏度的 CMOS傳感器,像元尺寸為5.86μm,SWIR(900-2500nm)的感光元件為Stirling制冷型MCT傳感器,像元尺寸為15μm,而分光光路均基于Headwall公司專利技術——Offner像差校正型凸面全息反射光柵技術,不僅保證了極低雜散光和成像畸變,同時也具有極高的熱穩定性和信噪比。
另外,Co-Aligned HP結構緊湊,是一套完整的Turnkey解決方案,重量僅為4.0kg,內部除了集成有高光譜成像儀外,同時集成有高精度GNSS/IMU模塊和嵌入式采集控制模塊,高光譜數據和姿態信息可同時保存在SSD中,系統配有大尺寸反射率定標毯,尺寸為3*3m,包含三種梯度反射率,可通過SpectralView后處理軟件對數據進行批量輻射校正,反射率校正和幾何校正等。
Co-Aligned HP讓用戶無需再考慮復雜的硬件系統集成,專注于飛行計劃的制定和高光譜數據的后期處理。
光譜范圍 | VNIR(400-1000nm) | SWIR(900-2500nm) |
分光器件 | Offner凸面全息反射光柵 | |
光譜通道數 | 342 | 267 |
空間像素?cái)?shù) | 1020 | 640 |
像元尺寸 | 5.86μm | 15μm |
光圈 | F/2.5 | |
光譜采樣間隔 | 1.76nm/pixel | 6nm/pixel |
狹縫寬度 | 20μm | 15μm |
最大幀頻 | 250fps | 200fps |
探測器類型 | CMOS | Stirling制冷型MCT |
鏡頭焦距 | 12mm VNIR | 25mm SWIR |
接口 | GigE | |
SSD存儲容量 | 480GB | 480GB |
功耗 | 15W(典型值)/ 36W(峰值) | 37W(典型值)/ 40W(峰值) |
設備重量 | 4kg | |
體積 | 約為272 x 211 x 165mm(不包括激光雷達) | |
高精度IMU/GNSS | Trimble APX-15,支持PosPac后處理軟件進行后差分處理后處理后的位置精度達到厘米級,翻滾角及俯仰角精度0.25°,偏航角精度0.08° |
