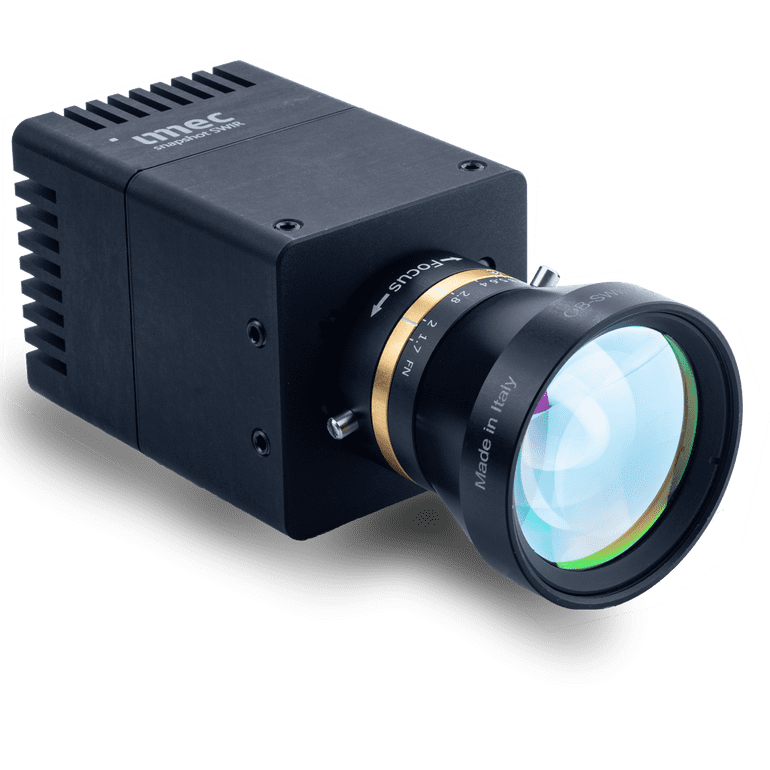

Mosaic SWIR 快照式多光譜相機

短波紅外快照式光譜相機

不同于多個鏡頭后加濾光片實現多光譜成像的傳統方案,Mosaic SWIR系列是IMEC(歐洲微電子研究中心)采用馬賽克式像元鍍膜的專利技術,實現的單鏡頭,快照式多光譜成像方案。且此項技術首次在InGaAs感光傳感器上實現商用,快照式多光譜相機的工作范圍也隨之拓展到了1.65μm。

簡單來說,通過將640*480像素分辨率的InGaAs傳感器上,按照3*3或4*4小陣列模式周期性的鍍上一層Fabry-Perot微型干涉濾光片陣列,每個獨立的小陣列內部各個像元對應的微型濾光片透過的波長在1.1~1.7μm之間變化。在數據輸出時,通過將小陣列內部相同波長的像素提取出來并重新排布,即可分割得到9通道或16通道的光譜影像立方體。


主要特點:


  1. 視頻級光譜成像,實時動態觀察各光譜通道影像
  2. 3x3 或 4x4 馬賽克像元鍍膜,快照式
  3. 提供豐富的API工具,方便用戶開發自己的光譜成像應用
  4. 采集速度最大達到 120cubes/s,可采集高速運動目標的光譜成像



基本參數:

傳感器分辨率 640*480
光譜范圍 1100-1650nm
光譜波段數 9個波段 (sNm3x3 SWIR)
16個波段 (sNm4x4 SWIR)
單波段帶寬(FWHM) 10~15nm
傳感器類型 TEC制冷型 InGaAs傳感器
采集速度 最大120cubes/s (USB 3.0接口帶寬限制)
像元尺寸 15μm
A/D位深 13bit
可選鏡頭 16 / 25 / 35 / 50mm 鏡頭, F/2.8光圈
接口 USB3.0 + GPIO 接口
功耗 2W @60fps
體積 65*65*130mm
重量 260g
